⚙️ Jak správně změřit uhlíky do nářadí a vybrat správný typ?

Potřebuji nové uhlíky do nářadí. Jak je správně změřit a vybrat?

Uhlíky do nářadí nestačí vybírat pouze podle přibližného rozměru. Důležitá je také jejich konstrukce, materiál, tvar čela, pružina, vodič i způsob připojení. Nesprávně zvolený uhlík může špatně dosedat, nadměrně jiskřit a v krajním případě poškodit komutátor nebo rotor motoru.

🔧 Proč je správný výběr uhlíků tak důležitý?

Uhlíky přivádějí elektrický proud do otáčející se části motoru. Při provozu se dotýkají komutátoru, postupně se opotřebovávají a jejich délka se zmenšuje.

Jakmile jsou příliš krátké, mohou se objevit problémy:

✅ nářadí vynechává
✅ motor ztrácí výkon
✅ otáčky kolísají
✅ nářadí se samo vypíná
✅ motor silně jiskří
✅ z nářadí je cítit spálenina
✅ nářadí se vůbec nerozběhne

Výměna uhlíků bývá často jednoduchá a výrazně levnější než koupě nového nářadí. Musí se však použít správný typ.

📏 Jak správně změřit uhlíky do nářadí?

Uhlík je potřeba měřit posuvným měřítkem (šuplérou). Obyčejné pravítko není dostatečně přesné, protože rozdíl několika desetin milimetru může rozhodnout, zda se uhlík bude v pouzdře volně pohybovat.

Změřte především:

1. Šířku uhlíku

Změřte širší stranu průřezu uhlíku.

Například:

8 mm × 5 mm × délka

První hodnota bývá šířka, ale označení se může u jednotlivých prodejců lišit. Proto je vždy dobré porovnat i fotografii.

2. Tloušťku uhlíku

Změřte užší stranu průřezu.

Uhlík musí v držáku volně klouzat. Pokud bude příliš silný, může se zaseknout a pružina ho nebude správně tlačit ke komutátoru.

Pokud bude naopak příliš volný, může se v držáku naklánět, vibrovat a jiskřit.

3. Délku uhlíku

Délka se měří bez pružiny, konektoru a vodiče.

Tady vzniká častá chyba. Starý uhlík je opotřebovaný, takže jeho současná délka neodpovídá délce nového kusu.

Pokud například starý uhlík měří jen 7 mm, nový mohl mít původně délku 14 nebo 16 mm.

Proto není bezpečné vybírat náhradu pouze podle délky opotřebovaného uhlíku.

⚠️ Opotřebovaný uhlík neukáže svůj původní rozměr

Šířku a tloušťku lze většinou změřit přesně i na použitém uhlíku. U délky je to složitější.

Pomoci může:

✅ porovnání s druhým uhlíkem
✅ změření hloubky držáku
✅ vyhledání podle značky a modelu nářadí
✅ porovnání s fotografií původního dílu
✅ číslo vyražené na držáku nebo původním uhlíku

Nejbezpečnější je hledat uhlíky podle přesného označení stroje.

🏷️ Kde najdu přesný model nářadí?

Označení bývá uvedeno na výrobním štítku.

Hledejte:

✅ značku výrobce
✅ přesný model
✅ typové číslo
✅ katalogové nebo produktové číslo
✅ napětí stroje
✅ případně výrobní sérii

Nestačí například hledat pouze:

„uhlíky do vrtačky Bosch“

Jedna značka může používat desítky různých typů uhlíků. Dokonce i dvě vrtačky s téměř stejným názvem mohou mít odlišný motor a jiné uhlíky.

Lepší je hledat například:

„uhlíky Bosch GWS 850 CE“

Čím přesnější označení uvedete, tím menší je riziko špatného výběru.

🔌 Zkontrolujte také vodič, pružinu a konektor

Dva uhlíky mohou mít stejný rozměr, ale přesto nemusí být zaměnitelné.

Rozdíl může být v konstrukci přívodu.

Porovnejte:

✅ délku a průměr měděného vodiče
✅ místo, ze kterého vodič vystupuje
✅ tvar a sílu pružiny
✅ typ kovového konektoru
✅ přítomnost izolační destičky
✅ vypínací kolík nebo bezpečnostní kontakt

Některé uhlíky mají pružinu přímo na uhlíku. Jiné se zasouvají do samostatného držáku a pružina je součástí nářadí.

Uhlík se stejným rozměrem, ale nesprávným konektorem nemusí být možné vůbec zapojit.

🟤 Zkontrolujte tvar dosedací plochy

Část uhlíku, která se dotýká komutátoru, může mít různý tvar.

Nejčastěji je:

✅ rovná
✅ šikmá
✅ zakulacená
✅ vybroušená podle průměru komutátoru

Pokud má původní uhlík zkosené nebo zakulacené čelo, měla by mít stejný tvar i náhrada.

Rovný nový uhlík se může na zakulacený komutátor postupně usadit, ale zpočátku se dotýká jen malou plochou. To může způsobit větší jiskření a rychlejší zahřívání.

⚡ Nestačí pouze stejný rozměr

Stejně velké uhlíky mohou být vyrobeny z různých materiálů.

Jiný materiál se používá například pro:

✅ síťové nářadí na 230 V
✅ aku nářadí na 12 V, 18 V nebo 24 V
✅ automobilové elektromotory
✅ vysavače
✅ pračky
✅ startéry a alternátory

Uhlíky pro nízké napětí často obsahují větší podíl mědi nebo jiného kovu. U síťového nářadí se běžně používají především grafitové směsi.

Použití nevhodného materiálu může způsobit:

❌ nadměrné jiskření
❌ rychlé opotřebení uhlíku
❌ přehřívání motoru
❌ poškození komutátoru
❌ ztrátu výkonu

Proto není dobrý nápad koupit první uhlík, který má podobné rozměry.

🪚 Mohu větší uhlík obrousit na potřebný rozměr?

Teoreticky lze grafitový uhlík opatrně upravit jemným brusným papírem. Není to ale ideální řešení.

Při broušení může vzniknout:

❌ nerovná plocha
❌ příliš velká vůle v držáku
❌ poškození vodiče
❌ prasknutí uhlíku
❌ změna tvaru dosedací plochy

Navíc stále zůstává riziko, že bude mít uhlík nevhodné materiálové složení.

Broušení má smysl pouze jako nouzové řešení a jen tehdy, když přesně víte, jaký materiál a konstrukci potřebujete.

Lepší je najít správný uhlík podle modelu nebo přesného rozměru.

🔄 Musím vyměnit oba uhlíky současně?

Ano. Uhlíky se téměř vždy mění v páru.

Pokud vyměníte pouze jeden, mohou být uhlíky různě dlouhé, mít rozdílný přítlak a odlišnou dosedací plochu.

To může způsobit:

❌ nerovnoměrný chod motoru
❌ zvýšené jiskření
❌ rychlejší opotřebení nového uhlíku
❌ přehřívání komutátoru

I když je jeden uhlík méně opotřebovaný, doporučujeme vyměnit oba.

🔍 Co zkontrolovat před montáží nových uhlíků?

Před vložením nových uhlíků je důležité zkontrolovat také stav motoru.

Držáky uhlíků

Uhlík musí v držáku volně klouzat.

Odstraňte z něj:

✅ grafitový prach
✅ mastnotu
✅ připálené nečistoty
✅ drobné úlomky starého uhlíku

Uhlík se nesmí v držáku zasekávat. Pružina ho musí bez odporu tlačit směrem ke komutátoru.

Pružiny

Pružina nesmí být:

❌ prasklá
❌ přehřátá
❌ deformovaná
❌ příliš slabá

Slabý přítlak způsobuje špatný kontakt a výrazné jiskření.

Komutátor

Povrch komutátoru by měl být hladký a pravidelný.

Mírné rovnoměrné zbarvení bývá normální. Problém představuje:

❌ hluboké rýhování
❌ vypálená černá místa
❌ chybějící lamely
❌ výrazné nerovnosti
❌ roztavené nebo vystouplé kontakty
❌ silné kruhové jiskření

Pokud je komutátor vážně poškozený, samotná výměna uhlíků problém nevyřeší.

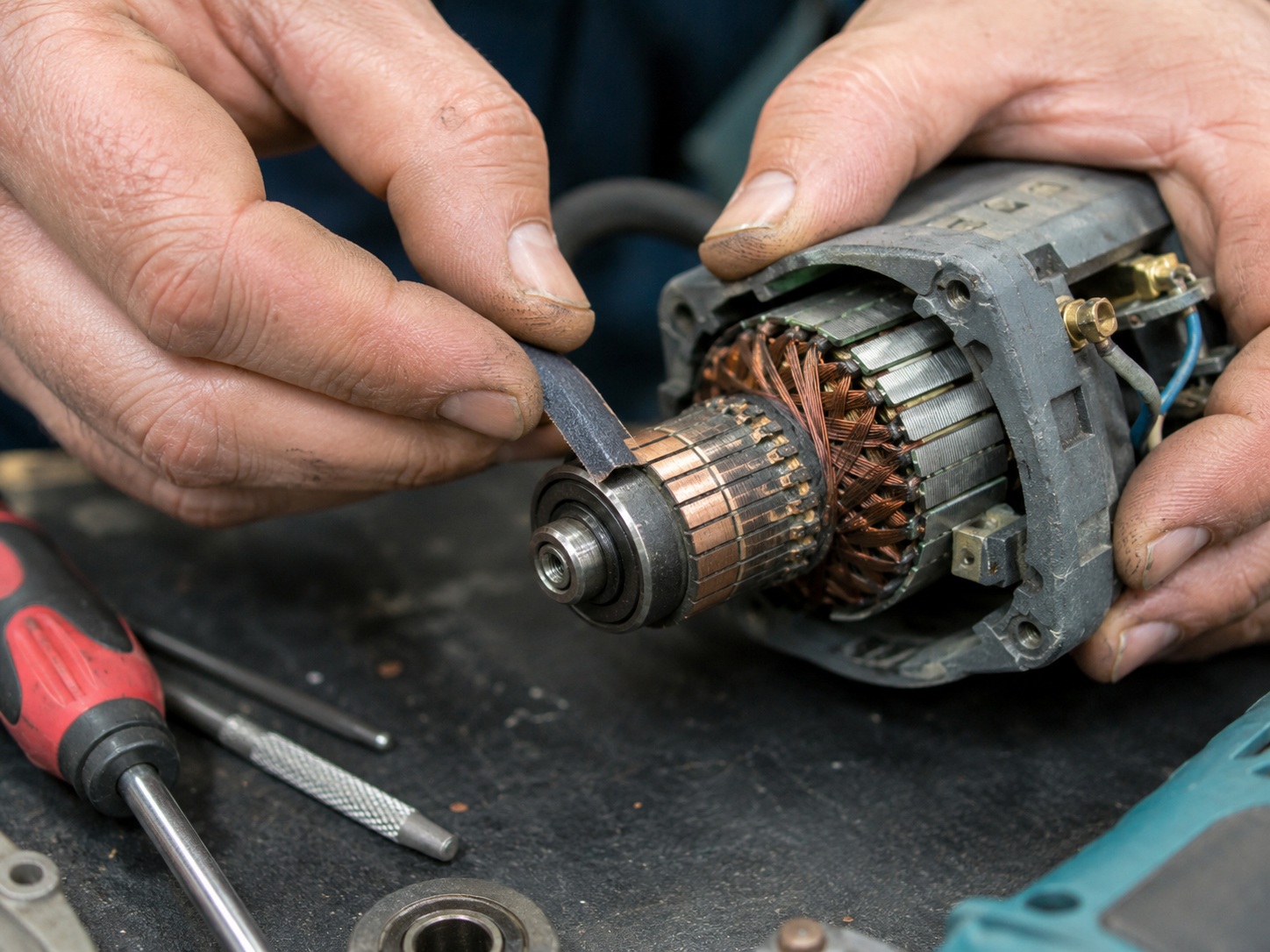

🧴 Je vhodné komutátor před výměnou vyčistit?

Ano. Grafitový prach a připálené usazeniny mohou zhoršovat kontakt mezi uhlíkem a komutátorem.

Komutátor lze vyčistit vhodným přípravkem určeným pro elektrické součástky, kontakty a motory.

Přípravek by měl:

✅ odstraňovat mastnotu a grafitový prach
✅ rychle se odpařovat
✅ nezanechávat mastný povlak
✅ být vhodný pro elektrické zařízení

Pro čištění komutátorů, elektrických kontaktů a součástí motoru lze použít například čisticí sprej Grafen.

Před dalším spuštěním musí být motor dokonale suchý.

✨ Je normální, že nové uhlíky zpočátku jiskří?

Mírné jiskření může být během prvních minut provozu normální. Nové uhlíky si postupně sedají na zakulacený povrch komutátoru.

Jiskření by však mělo být:

✅ malé
✅ rovnoměrné
✅ pouze v místě styku uhlíku
✅ postupně slábnoucí

Není normální, pokud:

❌ jiskry obíhají kolem celého komutátoru
❌ z motoru létají velké modré jiskry
❌ nářadí zapáchá spáleninou
❌ motor ztrácí výkon
❌ uhlíky se rychle přehřívají
❌ nové uhlíky shoří během několika minut nebo hodin

V takovém případě může být poškozený rotor, komutátor nebo vinutí motoru.

⏳ Musí se nové uhlíky zaběhnout?

Ano, nové uhlíky potřebují krátkou dobu, aby se jejich čelo přizpůsobilo tvaru komutátoru.

Po výměně je vhodné:

1. Zkontrolovat, zda jsou oba uhlíky správně vložené.
2. Nechat nářadí několik minut běžet bez velkého zatížení.
3. Poslouchat, zda motor běží pravidelně.
4. Sledovat, zda se jiskření postupně zmenšuje.
5. Teprve potom nářadí zatížit běžnou prací.

Není vhodné ihned po výměně používat nářadí dlouhodobě na maximální výkon.

🚨 Kdy výměna uhlíků nestačí?

Nové uhlíky nepomohou, pokud je příčina problému jinde.

Oprava motoru může být nutná, pokud:

❌ motor silně jiskří i s novými uhlíky
❌ nářadí se rychle přehřívá
❌ je poškozený komutátor
❌ rotor má zkratované vinutí
❌ ložiska mají velkou vůli
❌ motor vydává nepravidelný zvuk
❌ nové uhlíky se během krátké doby zničí

Pokud si nejste jistí stavem motoru, nechte nářadí zkontrolovat v odborném servisu.

❓ Nejčastější otázky

Mohu použít o něco delší uhlík?

Pouze pokud se bezpečně vejde do držáku a pružina nebude stlačená nadoraz. Příliš dlouhý uhlík může blokovat pružinu nebo poškodit držák. Nejlepší je použít rozměr určený pro konkrétní model.

Může být uhlík o 0,5 mm užší?

Nedoporučujeme to. Uhlík může mít v držáku příliš velkou vůli, naklánět se a jiskřit. Rozměr by měl odpovídat co nejpřesněji.

Co když je nový uhlík o několik milimetrů delší než starý?

To může být správně, protože starý uhlík je opotřebovaný. Je však nutné ověřit, zda nový kus odpovídá původnímu typu a vejde se do držáku.

Musím vždy vyměnit oba uhlíky?

Ano. Oba uhlíky by měly mít stejnou délku, materiál, tvar i přítlak.

Mohu použít uhlíky z jiného nářadí?

Pouze pokud mají shodný rozměr, konstrukci, konektor, tvar čela a vhodný materiál. Samotná podobná velikost nestačí.

Proč nové uhlíky silně jiskří?

Příčinou může být špatný rozměr, nevhodný materiál, zaseknutý uhlík, slabá pružina, znečištěný komutátor nebo poškozený rotor.

Proč nové uhlíky shořely během několika hodin?

Velmi pravděpodobně není problém pouze v uhlících. Častou příčinou je poškozený komutátor, rotor nebo nevhodný materiál uhlíku.

Mohu komutátor vyčistit smirkovým papírem?

Lehké očištění velmi jemným brusným plátnem může být možné, ale pouze při rovnoměrném postupu a bez vytváření plošek nebo rýh. Nepoužívejte hrubý smirkový papír ani materiál, který zanechává vodivé částice. Hluboce rýhovaný nebo házející komutátor patří do servisu, kde jej lze odborně přesoustružit a zkontrolovat rotor. Komutátor zbavte grafitového prachu a silných napečených usazenin. Jeho povrch nemusí být dokonale lesklý – rovnoměrná hnědá pracovní stopa může být normální. Problémem jsou především nepravidelná černá vypálená místa, hluboké rýhy nebo poškozené lamely.

🛒 Jak tedy vybrat správné uhlíky?

Nejbezpečnější postup je jednoduchý:

1. Opište přesnou značku a model nářadí.
2. Vyjměte oba staré uhlíky.
3. Změřte jejich šířku a tloušťku.
4. Porovnejte pružinu, vodič a konektor.
5. Zkontrolujte tvar dosedací plochy.
6. Ověřte, zda jsou uhlíky určené pro správné napětí a typ motoru.
7. Před montáží vyčistěte držáky a zkontrolujte komutátor.
8. Vždy vyměňte oba uhlíky současně.

✅ Proč koupit správné uhlíky místo univerzální náhrady?

Správně zvolené uhlíky:

✅ přesně pasují do držáku
✅ mají vhodný přítlak
✅ dobře dosedají na komutátor
✅ méně jiskří
✅ nezpůsobují zbytečné přehřívání
✅ chrání motor před dalším poškozením
✅ mohou výrazně prodloužit životnost nářadí

Při výběru proto nesledujte pouze rozměr. Vždy porovnejte také konstrukci, materiál, vodič, pružinu a přesný model stroje. Správné uhlíky jsou levná součástka, která může zachránit celé nářadí před zbytečně drahou opravou.
